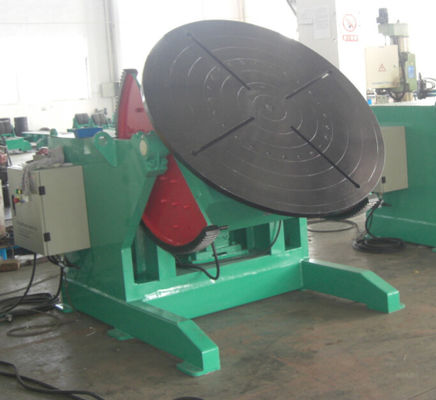

स्वत: वेल्डिंग बंदूक अनियमित कार्य के लिए समर्थन के साथ मोड़ तालिका रोटरी झुकाव

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	Ronniewell
प्रमाणन:	CE,ISO,CSA,SGS
Model Number:	ZHBJ12

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1set
मूल्य:	Confirm with us
Packaging Details:	Mainframe naked, spare parts packed in case
Delivery Time:	30working days
Payment Terms:	30% TT in advance, 70% TT before the shipment
Supply Ability:	45set/month

संपर्क करें

विस्तृत उत्पाद विवरण

समारोह:	नौकरी की स्थिति के लिए नौकरी	प्रयोग:	धातु नौकरी वेल्डिंग कोडांतरण
कार्य का तरीका:	तालिका घुमाएँ और पलट दें	गति नियंत्रण:	चर आवृत्ति ड्राइव
वोल्टेज:	प्रति के रूप में आवश्यक है	अनुकूलन:	उपलब्ध
प्रमुखता देना:	पाइप वेल्डिंग positioner

स्वचालित झुकाना रोटरी वेल्डिंग अनियमित नौकरी के लिए बंदूक समर्थन के साथ टेबल की ओर मुड़ते

संक्षिप्त परिचय:

मजबूत संरचना, अच्छा कठोरता, स्थिर और चिकनी काम की गति नियंत्रण;

वेल्डिंग मोड़ तालिका के फ़ीचर:

वेल्डिंग मोड़ तालिका लागू किया उद्योगों दबाव पोत, धातु विज्ञान, बिजली, रासायनिक उद्योग, यांत्रिक और धातु संरचना भी शामिल हैं।
जोड़तोड़ और स्वत: वेल्डिंग मशीन को प्राप्त स्वत: वेल्डिंग केंद्र फांसी के साथ संबंध काम का एहसास करने के इंटरफेस अलग निर्धारित करें।
वेल्डिंग मोड़ तालिका मुख्य रूप से इकाई घूर्णन और इकाई और बिजली के नियंत्रण प्रणाली झुकने worktable से बना है।
यह झुकाव और घूर्णन संचालित है, आदर्श स्थिति पर काम टुकड़ा बना रही है।
Worktable रोटेशन कदम-कम आवृत्ति रूपांतरण द्वारा नियंत्रित किया जाता है एक सबसे अच्छा वेल्डिंग गति को प्राप्त करने के लिए।
घुमाएँ इकाई मोटर के द्वारा संचालित है। यह एक सटीक गति समायोजन और विश्वसनीय स्थिति है।
रिमोट कंट्रोल बॉक्स, काम बेंच के दूरदराज के आपरेशन महसूस कर सकते हैं भी लिंकेज आपरेशन का एहसास करने के लिए ऑपरेटिंग मशीनों के साथ जुड़ सकते हैं।

तकनीकी पैमाने:

आदर्श	रेटेड लोड हो रहा है (किलोग्राम)	रोटरी गति (आरपीएम)	उथलनेवाला गति (आरपीएम)	उथलनेवाला कोण (डिग्री)	इस आकार का कार्य तालिका (मिमी)
आदर्श	रेटेड लोड हो रहा है (किलोग्राम)	रोटरी गति (आरपीएम)	उथलनेवाला गति (आरपीएम)	उथलनेवाला कोण (डिग्री)	इस आकार का कार्य तालिका (मिमी)
ZHBJ03	300	0.15 ~ 1.5	mnaual द्वारा	0 ~ 90	600
ZHBJ06	600	0.11 ~ 1.1	1.1	0 ~ 90	1000
ZHBJ30	3000	0.05 ~ 0.5	0.23	0 ~ 135	1400
ZHBJ50	5000	0.05 ~ 0.5	0.2	0 ~ 135	1500
ZHBJ100	10000	0.05 ~ 0.5	0.2	0 ~ 135	2000

आदर्श	मोटर पावर (किलोवाट)		का रास्ता सेटिंग	मैक्स। विलक्षण दूरी (मिमी)	मैक्स। दूरी गुरुत्व केंद्र के (मिमी)	मैक्स। टर्निंग व्यास (मिमी)
आदर्श	रोटरी	उथलनेवाला	का रास्ता सेटिंग	मैक्स। विलक्षण दूरी (मिमी)	मैक्स। दूरी गुरुत्व केंद्र के (मिमी)	मैक्स। टर्निंग व्यास (मिमी)
ZHBJ03	0.18	/	परिवर्तनशील आवृत्ति चलाना	100	150	-
ZHBJ06	0.55	0.75		150	200	1500
ZHBJ30	1.5	2.2		200	300	2100
ZHBJ50	2.2	3		200	300	2500
ZHBJ100	3	4		200	400	3240

ध्यान दें:

के beacause, केंद्र और गुरुत्वाकर्षण के केंद्र से ऑफसेट के लिए अब और अधिक गुरुत्व केंद्र workpiece से ऑफसेट, बड़े मॉडल चुना जाना चाहिए। हम यदि आवश्यक हो तो आप के लिए समाधान बनाने के लिए खुशी होगी।

प्रतिस्पर्धात्मक लाभ:

मजबूत सभी इस्पात निर्माण
360 ° चर के माध्यम से या एकल गति तालिका रोटेशन
वर्ग या दौर तालिका के रूप में वांछित। टी स्लॉट और गाढ़ा छल्ले के साथ तेजी से और सही संरेखण और clamping की सुविधा के लिए।
पावर 135 ° के माध्यम से टेबल झुकाव तंत्र संचालित, सीमा स्विच अधिक रन रोकने के लिए भी शामिल है।
केंद्र धुरी सील प्री-लोडेड टिमकेन बीयरिंग में किया जाता है या, क्षमता बड़े व्यास crossroll असर के आधार पर प्रदान की जाती है।
सटीक मशीन स्टील गियर काटा।
कुशल निर्मित में earthling। पूरी तरह से विद्युत टूट सहित विद्युत मोटर्स संलग्न।
गति नापने के साथ सभी आंदोलनों के लिए दूरदराज के पुश बटन नियंत्रण लटकन, एक साथ।

वेल्डिंग मोड़ तालिका विवरण:

वेल्डिंग मोड़ तालिका मुख्य रूप से इकाई घूमने और यूनिट झुकने worktable से बना है।
Worktable उठाने, झुकने और घूर्णन के साथ, यह मुख्य रूप से वेल्डिंग और संयोजन के लिए सबसे अच्छी स्थिति में workpiece जगह के लिए प्रयोग किया जाता है।
यह विभिन्न स्वत: या मैनुअल वेल्डिंग, बट वेल्डिंग या पाइप के चेहरे वेल्डिंग, साथ ही शाफ्ट, डिस्क की वेल्डिंग, बैरल, आदि के लिए इस्तेमाल किया जा सकता
यह कॉम्पैक्ट मात्रा, अच्छी उपस्थिति, हल्के वजन और आसान आपरेशन के फायदे हैं।
वेल्डिंग मोड़ टेबल श्रृंखला रोटरी प्रकार, headstock और Tailstock झुकाव प्रकार, डबल रोटरी प्रकार positioner उठाने पूंछ रोटरी प्रकार, headstock और Tailstock की ओर झुकाव प्रकार, सिर में विभाजित कर सकते हैं।
Positioner वेल्डिंग स्तंभ और उछाल के साथ काम स्वत: विशेष उद्देश्य वेल्डिंग केंद्र का एहसास कर सकते हैं।
रोबोट peripherals के रूप में, यह भी रोबोट के साथ काम स्वत: वेल्डिंग का एहसास कर सकते हैं।
हम डिजाइन और ग्राहकों workpiece और वेल्डिंग प्रक्रिया अनुसार positioners अनुकूलित कर सकते हैं।

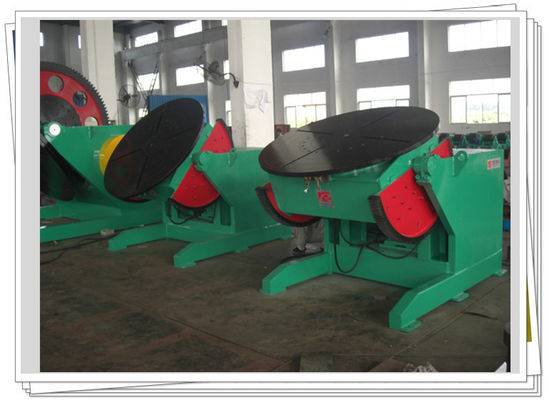

प्रसव के चित्र:

उत्पाद का नाम:
पूंछ positioner के लिए मेज, positioner वेल्डिंग, वेल्डिंग रोटेटर, वेल्डिंग मेज, वेल्डिंग मोड़ मेज, वेल्डिंग मोड़ मेज, सिर मोड़ वेल्डिंग, वेल्डिंग तालिका मोड़
